Модель RTAF-AP04 представляет собой систему передового проектирования, которая содержит 4 шпинделя полирования, автоматические процессы полирования могут быть сохранены в программе для отзыва.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Полировщик с четырьмя шпинделями (автоматическая компенсация)
Полировальная машина с четырьмя шпинделями сконструирована с взрывозащитным модулем пыли
Проектированы с использованием пневматических компонентов SMC и AirTac;
Система полировки твердым воском
Основной механизм передачи предназначен для различных материалов полировки: тканевых колес и льна
Система управления ношением мопового колеса:
О: Для изучения производственного цикла или производительности и расчета износа мопового колеса.
B: Для ввода параметров в систему макропрограммы робота сумма компенсации автоматически добавляется и вычитается в системе координат,
C: Для обеспечения того, чтобы каждый изделий всегда контактировал с тканевым колесом с одинаковой силой, а общая макропрограмма имеет сигнализацию, напоминающую оператору об автоматической смене колес.

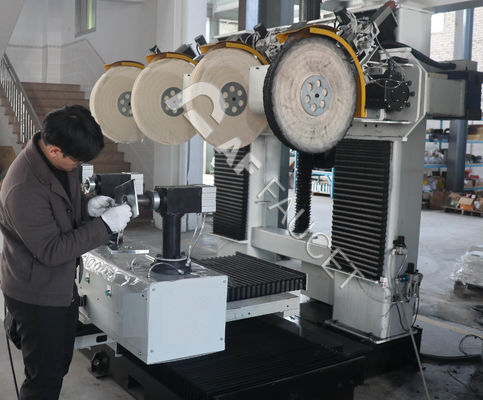

Полировщик с четырьмя шпинделями с моповыми колесами
Технические спецификации
| Код # |
Положение |
Спецификации |
| 1 |
Модель No. |
RTAF-AP04 |
| 2 |
Устройство машины (L*W*H) мм |
4400*3400*2800 |
| 3 |
Потребление электроэнергии (макс./ав.) кВт |
40/25 |
| 4 |
Окружающая среда рабочей силы |
3Ph, AC380V, 50Hz |
| 5 |
Максимальный диаметр полирующей мопы (мм) |
600 |
| 6 |
Минимальный диаметр полирующей мопы ((мм) |
300 |
| 7 |
Проезд по оси X (мм) |
1100 |
| 8 |
Пробег по оси Y (мм) |
1000 |
| 9 |
Пробег по оси Z (мм) |
700 |
| 10 |
Проезд по оси U (мм) |
± 90° |
| 11 |
Проезд по оси V (мм) |
±720° |
| 12 |
Пробег по оси W (мм) |
±720° |
| 13 |
Рецепты программы |
Неограниченное хранилище |
| 14 |
Полирующий воск |
Твердая/жидкая для выбора |
| 15 |
Максимальная скорость оси X |
20 м/мин. |
| 16 |
Максимальная скорость оси Y |
20 м/мин. |
| 17 |
Максимальная скорость оси Z |
20 м/мин. |
| 18 |
Максимальная скорость оси U |
30°/сек. |
| 19 |
Максимальная скорость оси В |
30°/сек. |
| 20 |
Максимальная скорость оси W |
30°/сек. |
Рабочая среда
Пространство безопасности операции: 6000*4500*3200 мм
Стандартное напряжение 380 В
Максимальная мощность: 40 КВт; Максимальный ток: воздушный переключатель 80 А
Давление сжатого воздуха: 0,6-0,8 МПа, воздух должен быть высушен, очищен, отфильтрован
Цементный грунт толщиной более 220 мм, грузоподъемность: 200N/mm2
Для получения высокой производительности и стабильного качества точность отверстий рабочего изделия контролируется в пределах 0,5 мм.
Е
Электрическая система управления и работы
-- Способ связи: CCLINK (также может быть назначен клиентом);
-- как электрический шкаф, так и внешняя линия связи с авиационными розетками,
-- Хорошая герметичность и теплораспределение (два выхлопных вентилятора 120*120);
- ПЛК, сенсорный экран, преобразователь частот и другие основные электронные компоненты с брендами Mitsubishi и Schneider.
-- Подготовьте блокировку двери безопасности и решетку безопасности.
- Я...Система полировки резервирует интерфейсы для модернизации
-- Доступны для формирования непрерывных производственных линий или рабочих станций;
-- Поддержка подключения системы управления мастерской.
Страница программы полировки
Мы предоставляем вам не только оборудование для полировки, но знаем, как передать технологии, профессиональную подготовку и техническую поддержку для работы машины и написания программ.Пожалуйста, свяжитесь с нами сегодня для бесплатной консультации.
