Введение

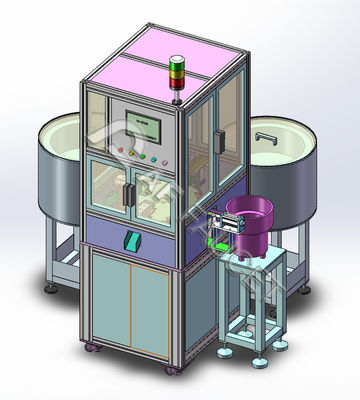

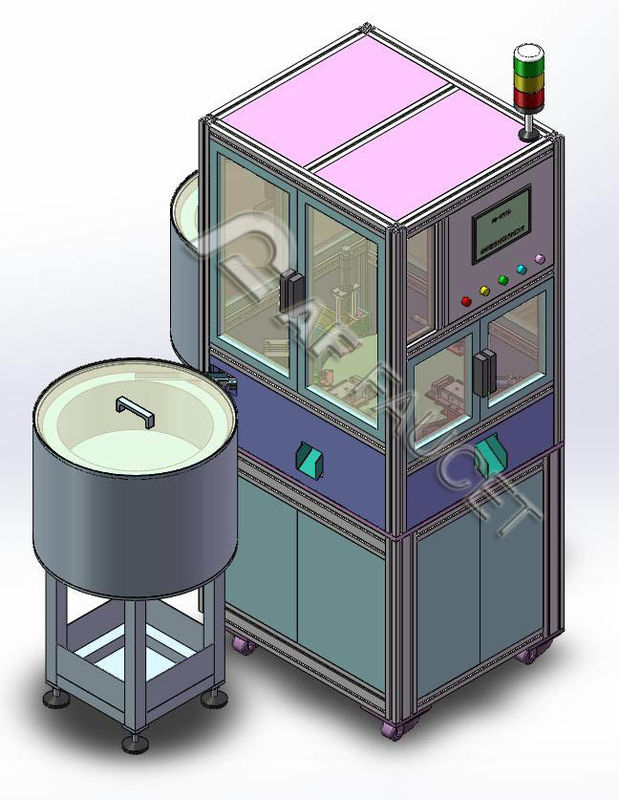

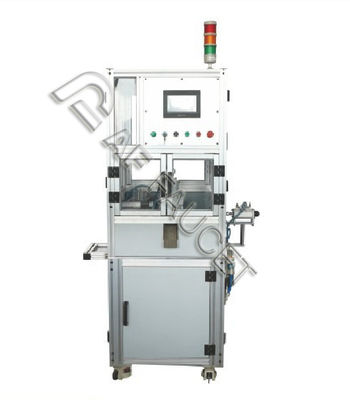

Эта исключительно разработанная машина может собирать основу, ручку и булавки. Автоматическое выравнивание и формирование, питание, сборка, разгрузка и т. Д. Стабильная и простая программа HMI для работы и управления.

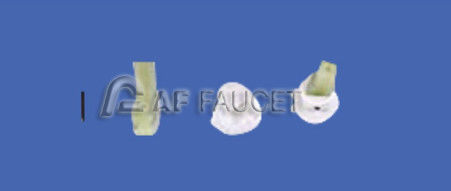

1. Эта сборочная линия подходит для сборки основания, ручки и штифтов керамических картриджей φ25, φ35 и φ40 мм.
2Устойчивая работа, работа до 20 часов без остановки.
3Время цикла: 2,5 секунды на единицу 10000 комплектов / 8 часов
4Эта сборочная линия - экологически чистая, зеленая технология.
Процедуры сборки
1# Сборка базы
2# Сборка ручки
3# Вакансия
4# Сборка штифтов
5# Выявление
6# Станция разгрузки квалифицированных продуктов
7# Вакансия
8# Станция по разгрузке продукции, не соответствующей требованиям
Ключевые модули
1. Система выравнивания и формирования: она содержит пластину хранения, основу, контроллер и т. д. Все 3 части отдельно транспортируются в указанное место путем независимого питания пластины.
2 Система питания: цилиндр, механические конструкции и т. д. Механизм питания перемещает части в заостренное положение один за другим и готовится к сборке.
3Система передачи: она содержит двигатель, контроллер, устройство на заготовке, фотоэлектрическое позиционирование и другие механические части.Система выравнивания и формирования помещала все продукты в группы и транспортировала их системой питания в места расположения для сборки.
4Система управления: ПЛК + сенсорный экран
Рабочая среда
Температура рабочей среды: 0 ≤ 45 °C;
Влажность воздуха: 20 ≤ 90% RH;
Электрическое питание: однофазный 220VAC, 50Hz, 2KVA
Сжатый воздух: 2 kgf/cm, допустимость ± 10%;
Площадь установки: 1400 мм х 1400 мм х 1900 мм
Нет сильной магнитной зоны, и нет вредных газов в мастерской
Мы предоставляем персонализированные линии в соответствии с продуктами клиента, производственной производительностью и планом планирования мастерской, пожалуйста, свяжитесь с нами для бесплатной консультации.
